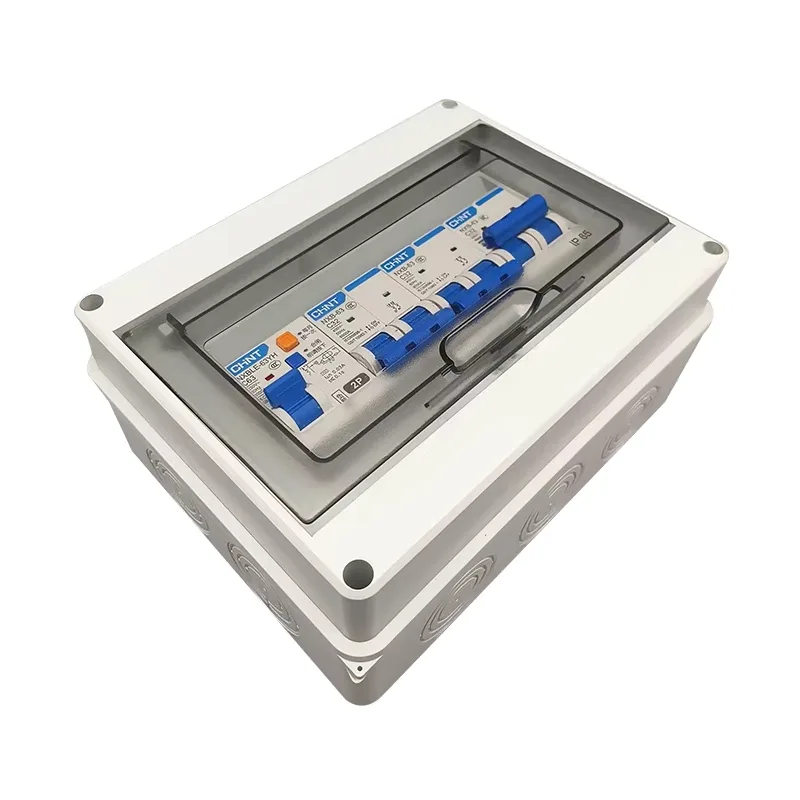

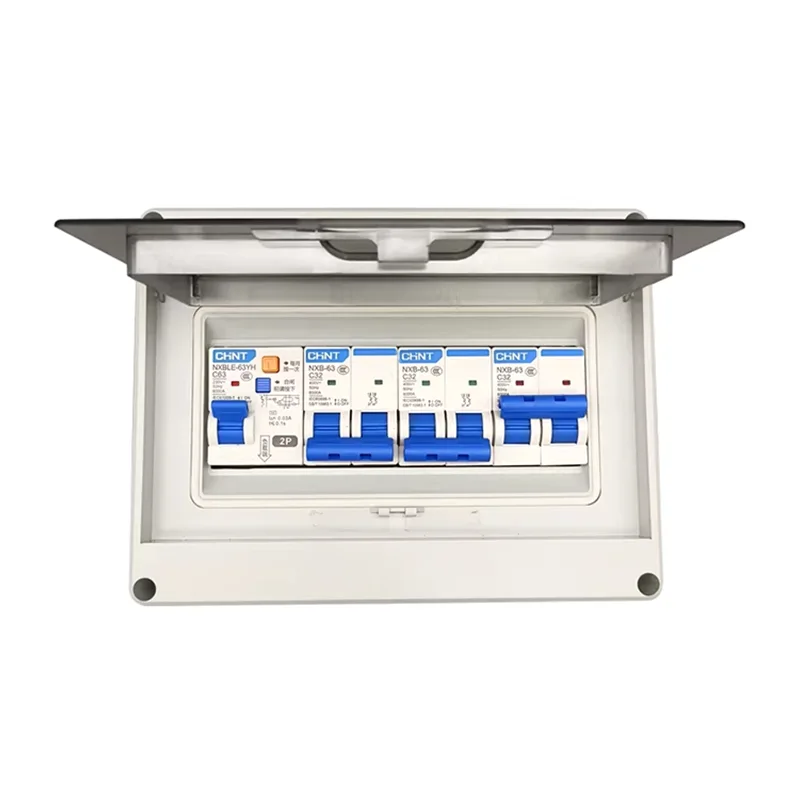

Air Circuit Breaker Distribution Box

သင်၏လေကြောင်းဆားကစ်ဖြတ်ပိုင်းဖြန့်ချီရေးသေတ္တာရောင်းချသူသည် သင့်အား နည်းပညာပိုင်းဆိုင်ရာပံ့ပိုးမှုနှင့် ယှဉ်ပြိုင်စျေးနှုန်းများကို အသုံးပြုခွင့်ပေးမည်ဖြစ်သည့်အတွက် တရုတ်ကုမ္ပဏီ Shangming ကို ရွေးချယ်ခြင်းဖြစ်သည်။ ဤဖြန့်ချီရေးသေတ္တာသည် အသိဉာဏ်ရှိစောင့်ကြည့်ခြင်းနှင့် အဝေးထိန်းခလုတ်ကို ပံ့ပိုးပေးသည်။

ပင်မလုပ်ဆောင်ချက်များ

ပင်မပါဝါထိန်းချုပ်မှု- ဗို့အားနိမ့်စနစ်အတွက် ပင်မအဝင်ခလုတ်အဖြစ်၊ လေဆားကစ်ဘရိတ်ကာ ဖြန့်ဖြူးရေးဘောက်စ်သည် အဆောက်အဦတစ်ခုလုံး သို့မဟုတ် ထုတ်လုပ်မှုလိုင်းအတွက် ပင်မပါဝါခလုတ်ကို ထိန်းချုပ်ရန်နှင့် ဓာတ်အားဖြန့်ဖြူးမှုစနစ်တစ်ခုလုံး၏ အဖွင့်/အပိတ်အခြေအနေကို ထိန်းချုပ်ရန် တာဝန်ရှိသည်။

အကာအကွယ်များစွာ- စက်ကိရိယာများသည် တိကျသော အဆင့်သုံးဆင့်ကာကွယ်မှု ပေးသည်- ကြာရှည်စွာနှောင့်နှေးမှု လွန်ကဲမှု၊ တိုတောင်းသော ပတ်လမ်းတို-နှောင့်နှေးမှု၊ တိုတောင်းသော ပတ်လမ်းချက်ချင်းနှင့် မြေပြင်အမှားအယွင်းများကို အကာအကွယ်ပေးပါသည်။

ပါဝါစောင့်ကြည့်ခြင်း- လေဆားကစ်ဖြတ်ပိုင်းသည် ဗို့အား၊ လက်ရှိ၊ ကြိမ်နှုန်းနှင့် ပါဝါအချက်များကဲ့သို့ အချိန်နှင့်တစ်ပြေးညီ ဒေတာများကို ပြသရန် အသိဉာဏ်ရှိသော ထိန်းချုပ်ကိရိယာကို ပေါင်းစပ်နိုင်သည်။

Hierarchical Interlocking- ကြီးမားသော ဓာတ်အားပြတ်တောက်မှု၊ ကေဘယ်လ်များ၊ စက်ကိရိယာများနှင့် ဝန်ထမ်းဘေးကင်းရေးတို့ကို ကာကွယ်ပေးရန်အတွက် အထက်အောက် ထရန်စဖော်မာ သို့မဟုတ် အောက်ပိုင်း ဗီရိုများဖြင့် လေဆားကစ်ဖြတ်ပိုင်း ဖြန့်ချီရေးဘောက်စ်ကို ယုတ္တိနည်းကျကျ ချိတ်ဆက်နိုင်သည်။

ထုတ်ကုန်နှိုင်းယှဉ်မှု- Air Circuit Breaker ဖြန့်ဝေမှုသေတ္တာနှင့် Standard Distribution Box

မှန်ကန်သော Air Circuit Breaker Distribution Box Specifications ကို ဘယ်လိုရွေးချယ်မလဲ။

မှန်ကန်သောရွေးချယ်မှုသည် နောက်ဆက်တွဲတပ်ဆင်မှု၊ ပြုပြင်ထိန်းသိမ်းမှု၊ စွမ်းဆောင်ရည်နှင့် သက်တမ်းတို့ကို ပိုမိုကောင်းမွန်စေမည်ဖြစ်သည်။ Shangming၊ air circuit breaker ဖြန့်ချီရေးသေတ္တာများကို ထုတ်လုပ်သူအနေဖြင့် စံရွေးချယ်ရေးလုပ်ငန်းစဉ်အပေါ် အခြေခံ၍ အကြံဉာဏ်ပေးသည်- လျှောက်လွှာ → ဗို့အား → လက်ရှိ → ရှော့-ဆားကစ် စွမ်းရည် → ဖွဲ့စည်းတည်ဆောက်ပုံ → Cabinet သတ်မှတ်ချက်များ → အထွက်လိုင်းအစီအစဉ် → အသိဥာဏ်ရှိသော ဖွဲ့စည်းမှုပုံစံ → ပတ်ဝန်းကျင် စိစစ်ခြင်း။

I. လျှောက်လွှာကို ရှင်းလင်းပါ။

သတ်မှတ်ချက်များကို မရွေးချယ်မီ သင့်စနစ်ရှိ လေဆားကစ်ဘရိတ်ကာ ဖြန့်ချီရေးဘောက်စ်၏ လုပ်ဆောင်ချက်ကို ဦးစွာ ဆုံးဖြတ်ပါ။

ဗို့အားနည်းသော ပင်မအဝင်လိုင်း ဖြန့်ဖြူးရေးသေတ္တာ- ဗို့အားနိမ့်စနစ်တစ်ခုလုံးအတွက် ပင်မခလုတ်အဖြစ် ဆောင်ရွက်ပေးပြီး အမြင့်ဆုံးဝန်နှင့် အမြင့်ဆုံးလျှပ်စီးကြောင်းနှင့် ကိုက်ညီသော ဗို့အားနိမ့်စနစ်တစ်ခုလုံးအတွက် ပင်မခလုတ်အဖြစ် ဆောင်ရွက်သည်။

Bus tie ဖြန့်ချီရေးဘောက်စ်- busbar အပိုင်းနှစ်ခုကြား ချိတ်ဆက်မှုအတွက် အသုံးပြုသည်။ အဓိကထည့်သွင်းစဉ်းစားသည်မှာ ကြိုးဆွဲစွမ်းရည်နှင့် လည်ပတ်မှုကြိမ်နှုန်းတို့ဖြစ်သည်။

အရေးကြီးသော load feeder ဖြန့်ချီရေးဘောက်စ်- မြင့်မားသော ယုံကြည်စိတ်ချရမှုနှင့် ရွေးချယ်ကာကွယ်မှု လိုအပ်သော အရေးကြီးသောကိရိယာများကို ပါဝါပေးသည်။

မတူညီသော အပလီကေးရှင်းများသည် သိသိသာသာ ကွဲပြားခြားနားသော သတ်မှတ်ချက်များ လိုအပ်သည်။ ဒါက ပထမအဆင့်ပါ။

II Rated Voltage နှင့် System Type ကို သတ်မှတ်ပါ။

အသုံးများသော အဆင့်သတ်မှတ်ထားသော ဗို့အားများ- AC 380V / 400V / 690V၊ ဆိုဒ်တွင်း ပါဝါထောက်ပံ့မှုစနစ်နှင့် ကိုက်ညီရပါမည်။

စနစ်အမျိုးအစား- သုံးဆင့်သုံးကြိုး/သုံးဆင့် လေးကြိုး။ ကြားနေ (N) လိုင်းနှင့် အကာအကွယ် မြေကြီး (PE) လိုင်း လိုအပ်ခြင်း ရှိမရှိ အတည်ပြုပါ။

မမှန်ကန်သော ဗို့အားနှင့် စနစ်အမျိုးအစားသည် စက်ပစ္စည်းကို အသုံးမပြုနိုင်တော့ပါ။

III Rated Current ကို တွက်ချက်ပြီး ရွေးချယ်ပါ။

အမှန်တကယ် ဝန်လက်ရှိကို တွက်ချက်ပြီး အမြင့်ဆုံး တစ်ပြိုင်နက် လည်ပတ်မှု အခြေအနေများကို အခြေခံ၍ downstream circuit များအားလုံး၏ ဒီဇိုင်းအတိုချုပ်ကို အကျဉ်းချုပ်ပါ။

ရွေးချယ်သည့်အခါ၊ အနာဂတ်တိုးချဲ့မှုအတွက် ယေဘုယျအားဖြင့် 10% မှ 30% ကို ကျိုးကြောင်းဆီလျော်သောအနားသတ်ကို သိမ်းဆည်းရန် အကြံပြုအပ်ပါသည်။

ဘုံ ACB အဆင့်သတ်မှတ်ထားသော လက်ရှိအဆင့်သတ်မှတ်ချက်များ- 630A၊ 800A၊ 1000A၊ 1250A၊ 1600A၊ 2000A၊ 2500A၊ 3200A၊ 4000A–6300A။

မူအရ၊ ရေရှည်လည်ပတ်နေသောလက်ရှိသည် ACB အဆင့်သတ်မှတ်ထားသော လက်ရှိ ≤ 80% မှ 90% ဖြစ်သင့်သည်။

IV Short-Circuit Breaking Capacity စစ်ဆေးခြင်း။

ဖောက်သည်များစွာသည် circuit breakers ကိုရွေးချယ်သည့်အခါ ဤအချက်ကို မေ့ထားသော်လည်း ၎င်းသည် အရေးကြီးပါသည်။ ဖောက်ထွင်းနိုင်မှု မလုံလောက်ပါက ပြင်းထန်သော ဘေးကင်းရေး အန္တရာယ်များကို ဖြစ်စေနိုင်သည်။

တပ်ဆင်သည့်နေရာရှိ short-circuit current ကို transformer capacity, impedance, နှင့် cable length တို့မှ တွက်ချက်ဆုံးဖြတ်ရန်လိုအပ်ပါသည်။

ကိုက်ညီသော ဖောက်ထွင်းနိုင်မှုအား ရွေးချယ်ပါ- Icu / Ics ≥ စနစ်၏ အမြင့်ဆုံး တိုတောင်းသော လျှပ်စီးကြောင်း။

ဘုံအဆင့်သတ်မှတ်ချက်များ- 50kA၊ 65kA၊ 80kA၊ 100kA။

V. Circuit Breaker Structure ကို ရွေးချယ်ခြင်း။

ပုံသေ ACB- ကုန်ကျစရိတ်သက်သာပြီး ပြုပြင်ထိန်းသိမ်းမှုမှာ ဓာတ်အားပြတ်တောက်မှု လိုအပ်သည်။

Drawer-type ACB- အဆင်ပြေသော ပြုပြင်ထိန်းသိမ်းမှု၊ အနှောင့်အယှက်ကင်းသော ပြုပြင်ထိန်းသိမ်းမှုများကို ပံ့ပိုးပေးသည်၊ စက်မှုပရောဂျက်များတွင် ပို၍အသုံးများသည်။

VI ။ Distribution Box Cabinet Specifications နှင့် Structure ကို ဆုံးဖြတ်ခြင်း။

Cabinet dimensions သည် ACB သတ်မှတ်ချက်များ၊ busbar စွမ်းရည်နှင့် outgoing circuit အရေအတွက်တို့အပေါ် မူတည်ပါသည်။ အဓိက အမျိုးအစားများမှာ နံရံကပ် နှင့် ကြမ်းပြင် မတ်တပ်ရပ်ခြင်း တို့ ဖြစ်သည်။

ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်- Indoor: IP30/IP40; ပြင်ပ- IP54 / IP65။

တင်ပြလာတဲ့ Busbar နှင့် Outgoing Line Configuration ရွေးချယ်မှု

အပူချိန်မြင့်တက်မှုနှင့် ရေရှည်လည်ပတ်မှုတို့ကို ထည့်သွင်းစဉ်းစားကာ အဆင့်သတ်မှတ်ထားသော လက်ရှိနှင့် ကြေးနီဘတ်စ်ဘားဖြတ်ပိုင်းအပေါ် မူတည်၍ Busbar သတ်မှတ်ချက်များကို ရွေးချယ်သင့်သည်။

အထွက်လိုင်းပတ်လမ်းအမျိုးအစားများ- MCCB အထွက်လိုင်း၊ MCB အထွက်လိုင်း၊ တိုက်ရိုက်ကေဘယ်အထွက်လိုင်း။

အရန်ဆားကစ်တစ်ခု လိုအပ်ပါသလား။ သို့ဆိုလျှင် အနာဂတ်စွမ်းရည် တိုးချဲ့ရန်အတွက် နေရာလွတ်များ ထားရှိပါ။

VIII Intelligent Features နှင့် Accessory Configuration

ရွေးချယ်နိုင်သောလုပ်ဆောင်ချက်များ ပါဝင်သည်- လက်ရှိ၊ ဗို့အားနှင့် စွမ်းအင်ကို စောင့်ကြည့်ခြင်း၊ ဆက်သွယ်ရေးမျက်နှာပြင်; အဝေးထိန်း အဖွင့်အပိတ်၊ အမှားအချက်ပေးသံနှင့် အခြေအနေတုံ့ပြန်ချက်။

Intelligent အမျိုးအစားကို စက်ရုံ၊ ဒေတာစင်တာနှင့် အများသူငှာ တည်ဆောက်ရေးပရောဂျက်များအတွက် အကြံပြုထားသည်။

IX ပတ်ဝန်းကျင်နှင့် အသုံးပြုမှုအခြေအနေ အတည်ပြုခြင်း။

အောက်ဖော်ပြပါ ပတ်ဝန်းကျင်ဆိုင်ရာအချက်များအား အတည်ပြုပါ။

ပတ်ဝန်းကျင်အပူချိန် (မြင့်မားသောအပူချိန်အတွက် လိုအပ်သည်)

တပ်ဆင်မှုအမြင့်

ဖုန်မှုန့်၊ စိုထိုင်းဆ သို့မဟုတ် အဆိပ်ဓာတ်ငွေ့များ ရှိနေခြင်း။

ငလျင်ဒီဇိုင်း လိုအပ်ပါသလား။
