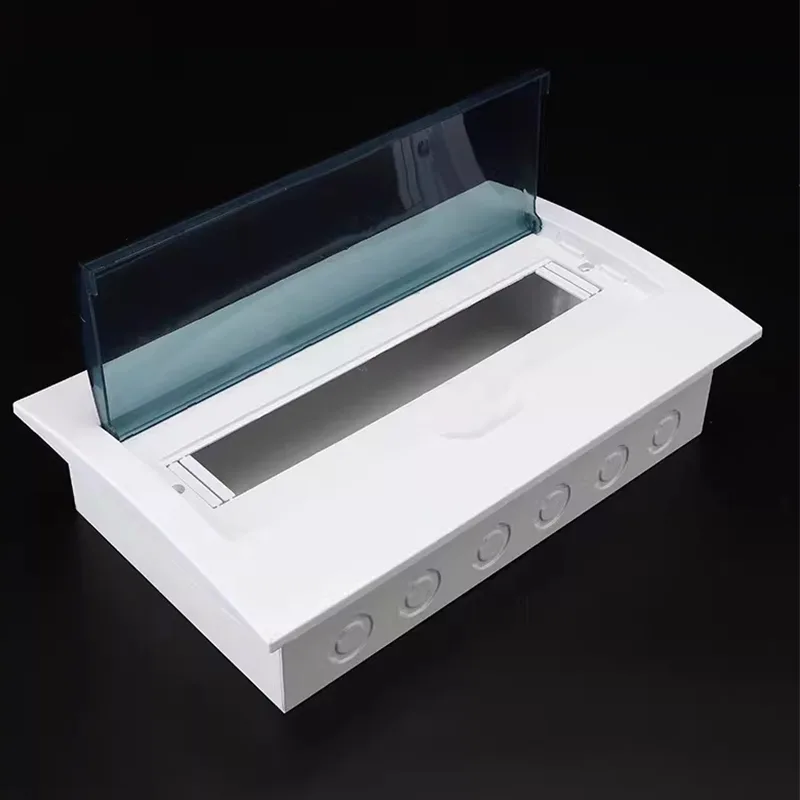

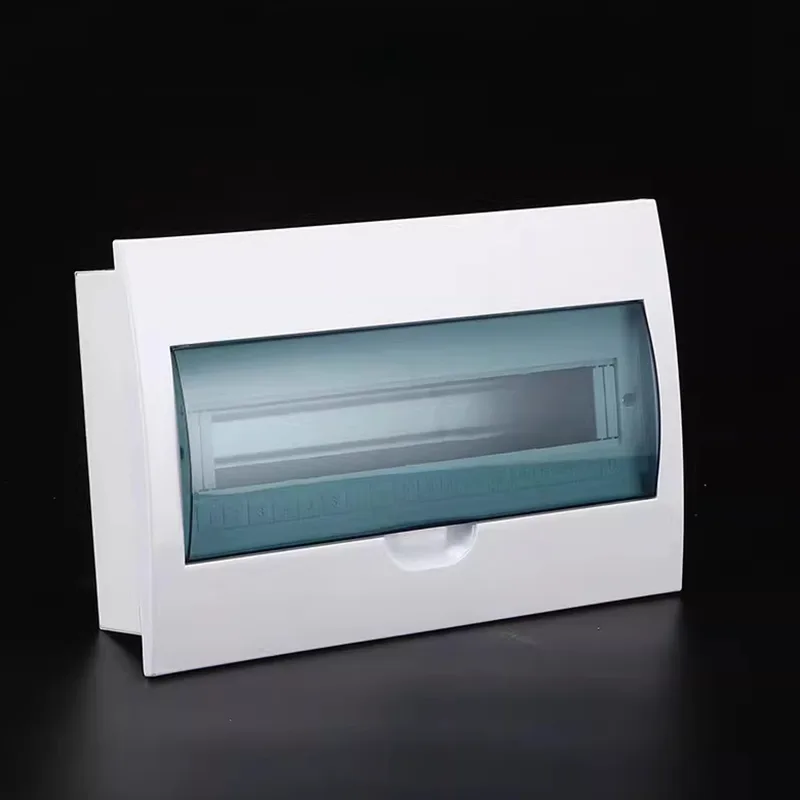

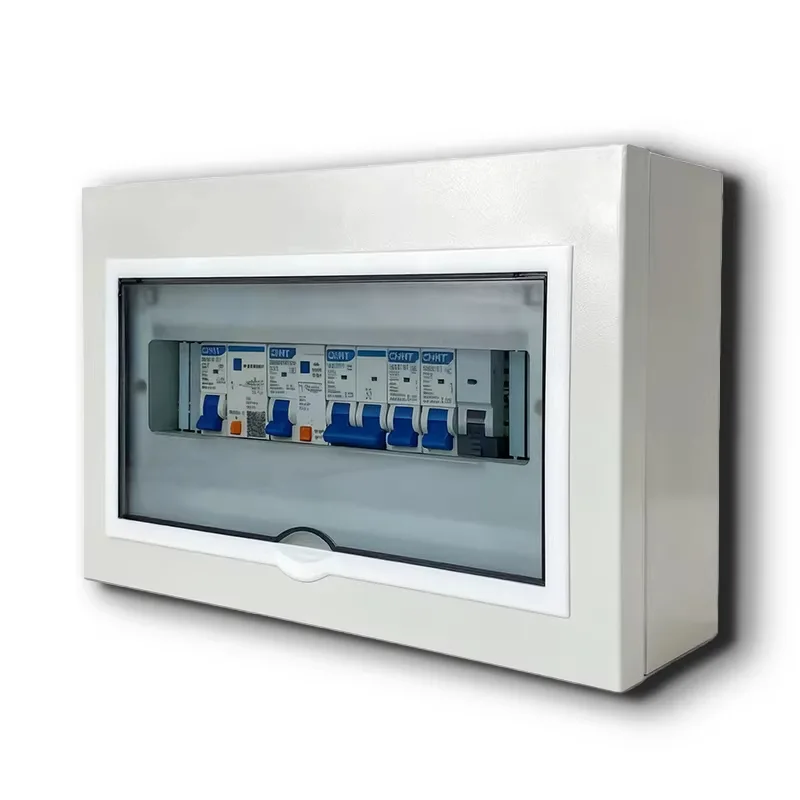

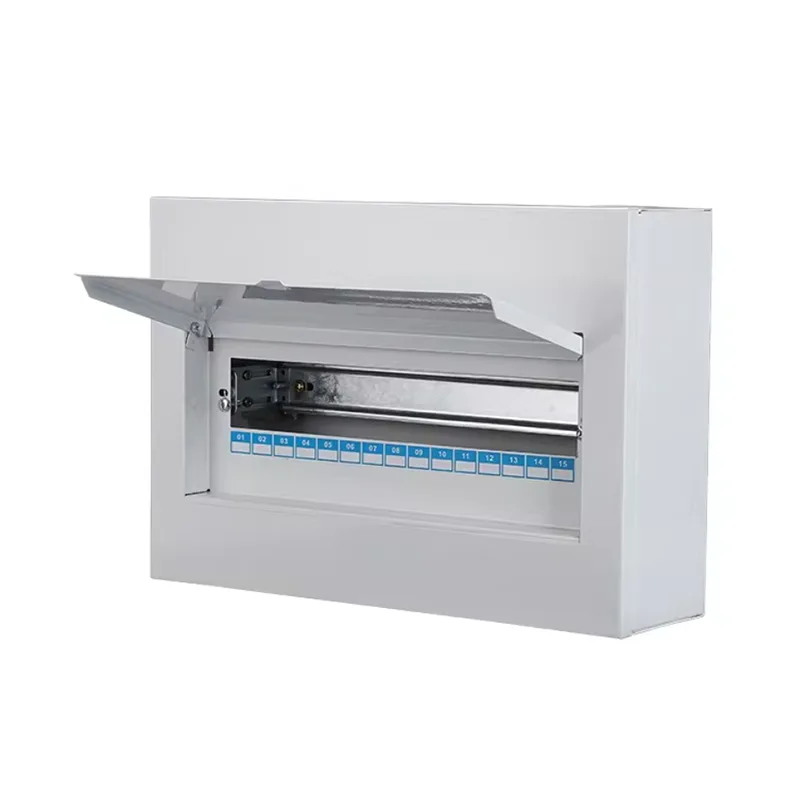

Compact Multi-Circuit Distribution Box Enclosure

Shangming သည် စက်ရုံမှ တိုက်ရိုက်ရောင်းချမှုနှင့် စိတ်ကြိုက်ဖြေရှင်းချက်များနှင့် ပြီးပြည့်စုံသော အရောင်းအပြီးဝန်ဆောင်မှုကို ပေးဆောင်ကာ ကျစ်လစ်သိပ်သည်းသော ပတ်လမ်းပေါင်းစုံ ဖြန့်ချီရေးသေတ္တာများကို ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူဖြစ်သည်။ ဤထုတ်ကုန်သည် ကျစ်လစ်သောအရွယ်အစားနှင့် သိပ်သည်းဆမြင့်မားသော အတွင်းပိုင်းဆားကစ်အပြင်အဆင်ပါရှိသော၊ ကန့်သတ်တပ်ဆင်နေရာကန့်သတ်ထားသောပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်၊ ကန့်သတ်ဧရိယာများတွင် ဘေးကင်းလုံခြုံသော ဘက်စုံပတ်လမ်းပါဝါဖြန့်ဖြူးမှုကိုပေးကာ ပြင်ပဆားကစ်သေတ္တာအများအပြားလိုအပ်မှုကို ဖယ်ရှားပေးသည်။

အဓိက အားသာချက်များ

သင့်ပရောဂျက်အတွက် သေးငယ်သော၊ မော်ဂျူလာနှင့် ဉာဏ်ရည်ထက်မြက်သော ဓာတ်အားဖြန့်ဖြူးမှုကို လိုလားပါက၊ ကျစ်လစ်သော ပတ်စ်ကစ်ဖြန့်ချီသည့်သေတ္တာများသည် သမားရိုးကျ ပတ်စ်ကစ်သေတ္တာများ သို့မဟုတ် ကြီးမားသောဖြန့်ဖြူးရေးပုံးများထက် ပိုမိုသင့်လျော်ပါသည်။

1. Space Saving

ကျစ်လစ်သိပ်သည်းသော ဖြန့်ဖြူးရေးသေတ္တာများတွင် စံအတိမ်အနက် 70-100 မီလီမီတာသာရှိသည့် ပါးလွှာသောဒီဇိုင်းဖြင့် ပေါ့ပါးသောအပိုင်းများ၊ ပရိဘောဂနောက်ကျောပြားများ၊ စက်ကိရိယာအိမ်များ သို့မဟုတ် ကျဉ်းမြောင်းသောလျှပ်စစ်ရှပ်များကို အလွယ်တကူနေရာယူထားသည်။

ကန့်သတ်ထားသောနေရာများအတွင်း၊ မြင့်မားသော circuit density သည် 8-24 အသေးစား circuit breakers များကို ပေါင်းစပ်ထားသောကြောင့် circuit single-circuit box အများအပြားကို ဖြန့်ဝေခြင်းထက် တပ်ဆင်နေရာ၏ 60% ကျော်ကို သက်သာစေပါသည်။

လိုအပ်ပါက၊ ကျွန်ုပ်တို့သည် အပြိုင်ချဲ့ထွင်မှုကို ပံ့ပိုးပေးသည့် ဖွဲ့စည်းမှုပုံစံများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပြီး၊ အလျားလိုက် ပေါင်းစပ်မှုများကို ပိုမိုကြီးမားသော ဖြန့်ဖြူးမှုယူနစ်များအဖြစ် ဖန်တီးနိုင်စေပါသည်။

2. ဘေးကင်းရေး

Shangming ၏ဖြန့်ချီရေးသေတ္တာများကို အရည်အသွေးမြင့်သတ္တုဖြင့်ပြုလုပ်ထားပြီး၊ သွပ်ရည်စိမ်ထားသောသံမဏိ သို့မဟုတ် 304 သံမဏိဖြင့်ပြုလုပ်ထားသည့်ရွေးချယ်မှုများဖြင့် မီးပျံ့နှံ့မှုကိုထိရောက်စွာတားဆီးပေးသည်။

ဆားကစ်တစ်ခုစီတွင် တိကျသော အမှားအယွင်းများကို သီးခြားခွဲထုတ်ခြင်းရှိစေရန် လွတ်လပ်သော overload နှင့် short-circuit အကာအကွယ်များ တပ်ဆင်ထားပါသည်။

ကျယ်ပြန့်သော IP ကာကွယ်မှု အဆင့်သတ်မှတ်ချက် လွှမ်းခြုံမှု-

အိမ်တွင်းအသုံးပြုမှု- IP20–IP40၊ လက်ချောင်းများနှင့် ခိုင်မာသော နိုင်ငံခြားအရာဝတ္ထုများကို ကာကွယ်သည်။

ပြင်ပ သို့မဟုတ် စိုစွတ်သောပတ်ဝန်းကျင်အသုံးပြုမှု- IP54 သတ္တုအိမ်ရာ၊ ဖုန်မှုန့်နှင့် ရေဖျန်းမှုဒဏ်ခံနိုင်သော၊ ရေချိုးခန်းများ၊ လသာဆောင်များ၊ ပြင်ပစက်ပစ္စည်းသေတ္တာများ စသည်တို့အတွက် သင့်လျော်သည်။

3. တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူခြင်း။

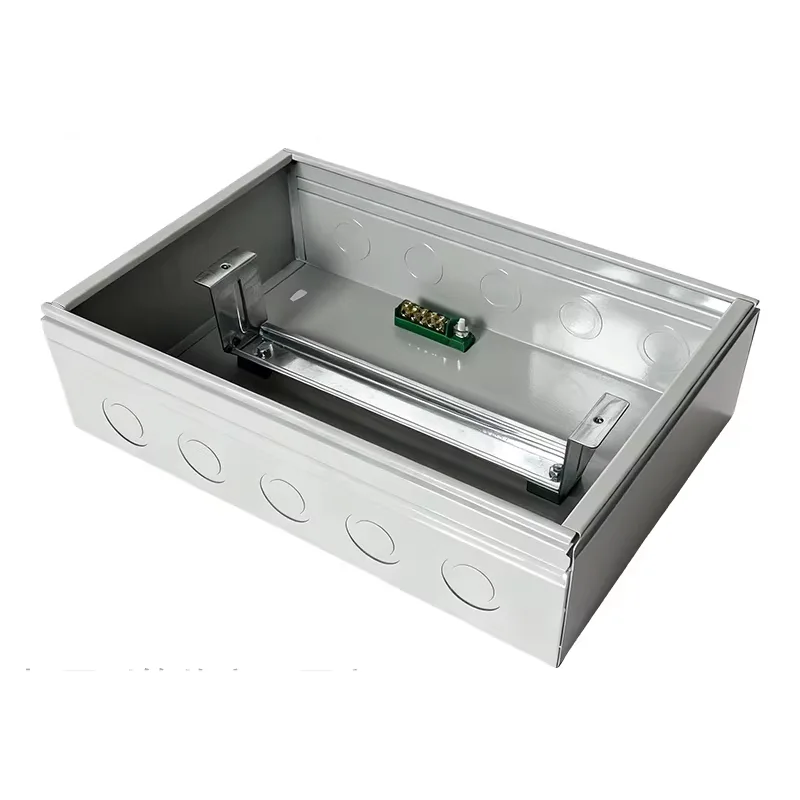

Compact Multi-Circuit Distribution Box Enclosure ကို စံချိန်စံညွှန်းမီ DIN သံလမ်းများဖြင့် ကြိုတင်ထည့်သွင်းထားပါသည်။ ကျွန်ုပ်တို့သည် တိုက်ရိုက်တပ်ဆင်ရန်၊ တူးဖော်ရန် သို့မဟုတ် ဝက်အူများ လိုအပ်မှုကို ဖယ်ရှားရန်အတွက် ပင်မအမှတ်တံဆိပ် ဆားကစ်ဖြတ်ပိုင်းများ (Schneider Electric၊ ABB၊ စသည်) ကို အသုံးပြုပါသည်။

အမျိုးမျိုးသော ဝါယာကြိုးလမ်းကြောင်းများကို လိုက်လျောညီထွေရှိသော လမ်းကြောင်းပေါင်းစုံ ကေဘယ်အဝင်အထွက်အတွက် Φ20/25mm နောက်ကောက်ပေါက်များကို အပေါ်၊ အောက်ခြေနှင့် နောက်ကျောတွင် ပေးထားသည်။

တံခါးသည် လက်တစ်ဖက်ဖြင့် ဖွင့်နိုင်စေရန် snap-on သို့မဟုတ် hinged ဒီဇိုင်းကို အသုံးပြုထားသည်။ ပုံနှိပ်ထားသော သို့မဟုတ် လက်ရေးမှတ်ချက်များကို ပံ့ပိုးပေးသည့် တံခါး သို့မဟုတ် အကန့်အတွင်း၌ စက်ကွင်းတံဆိပ်ကပ်သည့်နေရာများကို ပေးထားသည်။

4. စိတ်ကြိုက်ပြင်ဆင်မှု အပြည့်အစုံ ရရှိနိုင်သည်။

ရရှိနိုင်သောပစ္စည်းများ- သံ၊ သွပ်ရည်စိမ်စာရွက်၊ 201 သံမဏိ၊ 304 သံမဏိ။

ပုံမှန်မဟုတ်သော အရွယ်အစားပံ့ပိုးမှု- အထူးကိရိယာအဖွင့်များ သို့မဟုတ် နံရံအထူများကို လိုက်ဖက်ရန်အတွက် အကျယ်၊ အမြင့်နှင့် အတိမ်အနက်တို့ကို စိတ်ကြိုက်ပြင်ဆင်ပေးပါသည်။

လုပ်ဆောင်နိုင်သော မော်ဂျူးများ- ရေလှိုင်းအကာအရံများ၊ စမတ်မီတာများ၊ အဝေးထိန်း မော်ဂျူးများ၊ USB ပေါက်များ စသည်တို့ဖြင့် ကြိုတင်ထည့်သွင်းနိုင်ပါသည်။

ပုံပန်းသဏ္ဍာန် စိတ်ကြိုက်ပြင်ဆင်ခြင်း- RAL အရောင်ဖြန်းခြင်း၊ ပွတ်တိုက်ထားသော သံမဏိအချောထည်နှင့် လိုဂို ပိုးသားစခရင်ပုံနှိပ်စက်ခြင်းတို့ကို ပံ့ပိုးပေးကာ အဆင့်မြင့်အတွင်းခန်းဒီဇိုင်းပုံစံများ ပေါင်းစပ်ထားသည်။

လိုအပ်သော Circuits အရေအတွက်ကို ဘယ်လိုဆုံးဖြတ်မလဲ။

ရွေးချယ်မှုလုပ်ငန်းစဉ်တွင် သင်သည် ဤမေးခွန်းကို ကြုံတွေ့ရနိုင်သည်။ Shangming သည် ကနဦးအကဲဖြတ်မှုအတွက် အဆင့်သုံးဆင့်နည်းလမ်းကို ပေးဆောင်သည်။

1. Functional Area အလိုက် circuit များကို ခွဲပါ။

ဒါက အခြေခံအကျဆုံး စာရင်းအင်းနည်းပါ။ ပုံမှန်အားဖြင့် ခေတ်မီဖွဲ့စည်းမှုပုံစံတစ်ခုသည် ယေဘုယျအားဖြင့် လျှပ်စစ်ပတ်လမ်းများမှ ပါဝါမြင့်စက်ပစ္စည်းများကို ခွဲခြားရန် အကြံပြုသည်-

● မီးချောင်းပတ်လမ်းများ- အိမ်တစ်အိမ်လုံး မှောင်မိုက်သွားစေသည့် ဧရိယာတစ်ခုတွင် ဝါယာရှော့ဖြစ်ခြင်းကို ရှောင်ရှားရန် ဧရိယာမှ ထိန်းချုပ်ထားသော အနည်းဆုံး ဆားကစ် 1-2 ခုကို အကြံပြုထားသည်။

● အထွေထွေထွက်ပေါက်များ- အခန်းအရေအတွက်အလိုက် ခွဲဝေပေးသည်၊ ပုံမှန်အားဖြင့် အခန်း 3-5 ခန်းတိုင်းအတွက် ဆားကစ်တစ်ခု။

● အထူးသီးသန့် ပါဝါမြင့်ပတ်လမ်းများ- ၎င်းသည် အရေးကြီးပါသည်။ ပါဝါအဆင့်သတ်မှတ်ချက် ≥1.5kW ရှိသော လေအေးပေးစက်၊ ရေပူပေးစက်၊ မီးဖိုများ၊ ပန်းကန်ဆေးစက်၊ အခြောက်ခံစက် စသည်ဖြင့်၊ တစ်ခုစီသည် သီးခြားလွတ်လပ်သော ဆားကစ်တစ်ခုစီ ရှိရပါမည်။

● မီးဖိုချောင်နှင့် ရေချိုးခန်း- စိုစွတ်သောပတ်ဝန်းကျင်နှင့် စုစည်းထားသော ပစ္စည်းများကြောင့်၊ သီးခြားကျန်နေသော လက်ရှိပတ်လမ်း (RCD) ကို တပ်ဆင်ရန် အကြံပြုထားသည်။

2. Module Width ကို တွက်ချက်ပါ။

ကျွန်ုပ်တို့သည် စွမ်းရည်ကိုတိုင်းတာရန် "Way" သို့မဟုတ် "Module" ကိုအသုံးပြုသည်။

1 Module = 18mm (ဆိုလိုသည်မှာ၊ single-pole circuit breaker MCB ၏ အကျယ်)။

RCCB/RCBO- ပုံမှန်အားဖြင့် module 2 ခု၊ ဆိုလိုသည်မှာ 36mm။

ပင်မခလုတ်- ပုံမှန်အားဖြင့် 2-4 မော်ဂျူးများကို သိမ်းပိုက်သည်။

တွက်ချက်မှု ဖော်မြူလာ- စုစုပေါင်း လိုအပ်သော မော်ဂျူးများ = (ဝင်ရိုးစွန်း ခလုတ်များ အရေအတွက် x 1) + (နှစ်ထပ်တိုင် နံပါတ်/ကျန်ရှိသော လက်ရှိ ပတ်လမ်း ဘရိတ်ပေါက်များ x 2) + (ပင်မခလုတ် x 2/4)

3. 20% Reservation Principle

ဖြန့်ဖြူးမှုသေတ္တာကို လုံးဝ မဖြည့်ပါနှင့်။ အနာဂတ်ချဲ့ထွင်ရန် နေရာချန်ထားခဲ့ခြင်းသည် စက်မှုလုပ်ငန်းစံနှုန်းတစ်ခုဖြစ်သည်။ ဒါဆို ဘာလို့ အခန်းက ထွက်သွားတာလဲ။

အနာဂတ်ချဲ့ထွင်ခြင်း- အနာဂတ်တွင် ထောက်လှမ်းရေး၊ အိမ်သုံးစနစ်များ သို့မဟုတ် စက်ပစ္စည်းအသစ်များကို ပေါင်းထည့်သောအခါ၊ သင်သေတ္တာတစ်ခုလုံးကို အစားထိုးရန် မလိုအပ်ပါ။

Heat Dissipation Space- ကျစ်လစ်သိပ်သည်းသော ပတ်လမ်းအစုံလိုက်ပုံးတစ်ခုတွင်၊ သီးသန့်နေရာလွတ်သည် အပူလွန်ကဲခြင်းကြောင့် circuit breakers များ ခလုတ်တိုက်ခြင်းအန္တရာယ်ကို လျှော့ချပေးပြီး လေဝင်လေထွက်ကောင်းစေရန်အတွက် သီးသန့်နေရာများ။

အကြံပြုချက်- အကယ်၍ သင်သည် ဆားကစ် 10 ခု လိုအပ်ကြောင်း တွက်ချက်ပါက 12-circuit box ကို ရွေးချယ်ပါ။ အကယ်၍ သင်သည် ဆားကစ် 18 ခု လိုအပ်သည်ဟု တွက်ချက်ပါက 24-circuit box ကို ရွေးချယ်ပါ။

ပုံမှန်အခြေအနေ အကိုးအကားဇယား

Shangming Electric သည် သင်၏တိကျသော မော်ဒယ်ရွေးချယ်မှုကို ပံ့ပိုးပေးသည်။ ကျွန်ုပ်တို့ ကမ်းလှမ်းသည်-

အခမဲ့ circuit layout တိုင်ပင်ဆွေးနွေးခြင်း- သင့်စက်ပစ္စည်းစာရင်းကို ကျွန်ုပ်တို့ထံပေးပို့ပါ၊ သင့်လျော်သော အကာအရံပုံစံများကို ကျွန်ုပ်တို့ အကြံပြုပါမည်။

များစွာသော မော်ဂျူလာပေါင်းစပ်မှုများ- စံအရွယ်အစားများတွင် 12၊ 18၊ 24 နှင့် 36 မော်ဂျူးများ ပါဝင်သည်။ စံမဟုတ်သော စိတ်ကြိုက်ပြင်ဆင်မှုကိုလည်း ပံ့ပိုးထားသည်။

ကြိုတင်ထည့်သွင်းထားသည့် DIN ရထားလမ်း + ဆားကစ်ဘရိတ်ကာ ရွေးချယ်မှု- သင့်ပတ်လမ်းအစီအစဉ်အရ ကြိုတင်တပ်ဆင်ထားပြီး၊ ရောက်ရှိချိန်တွင် အသုံးပြုရန် အဆင်သင့်ဖြစ်နေပါပြီ။
