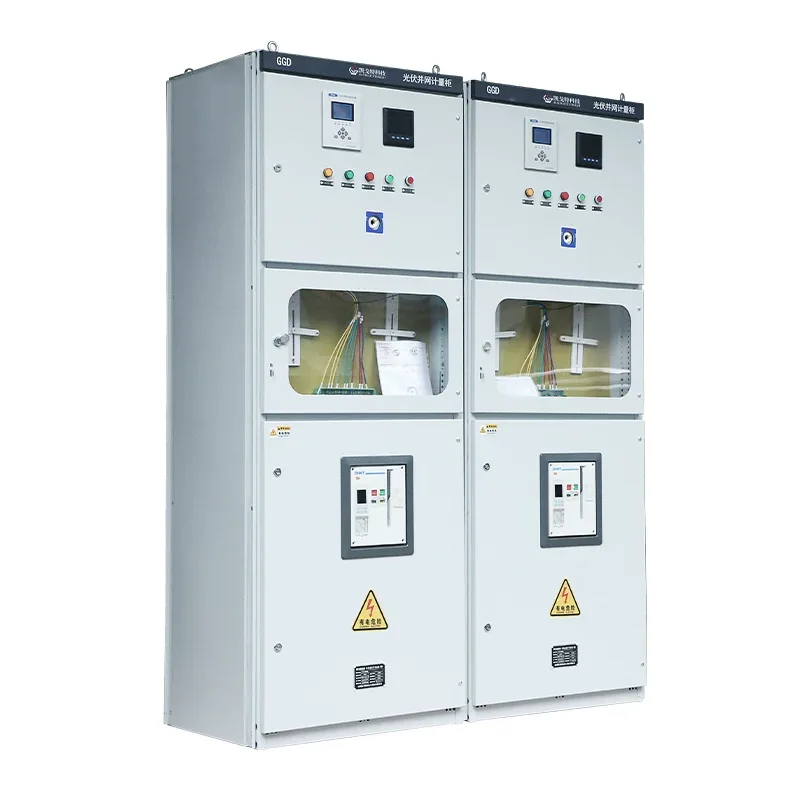

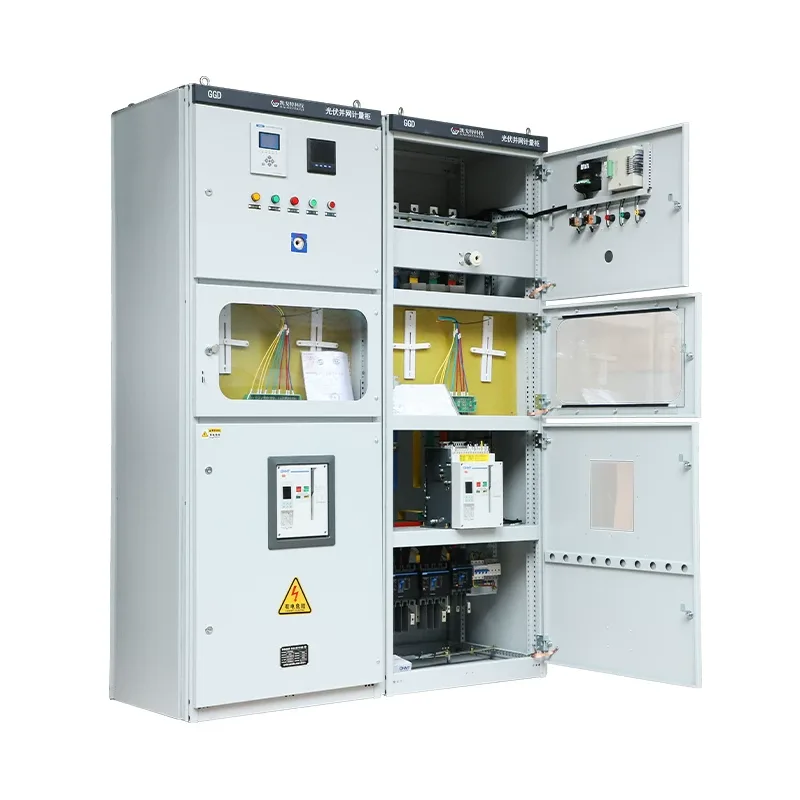

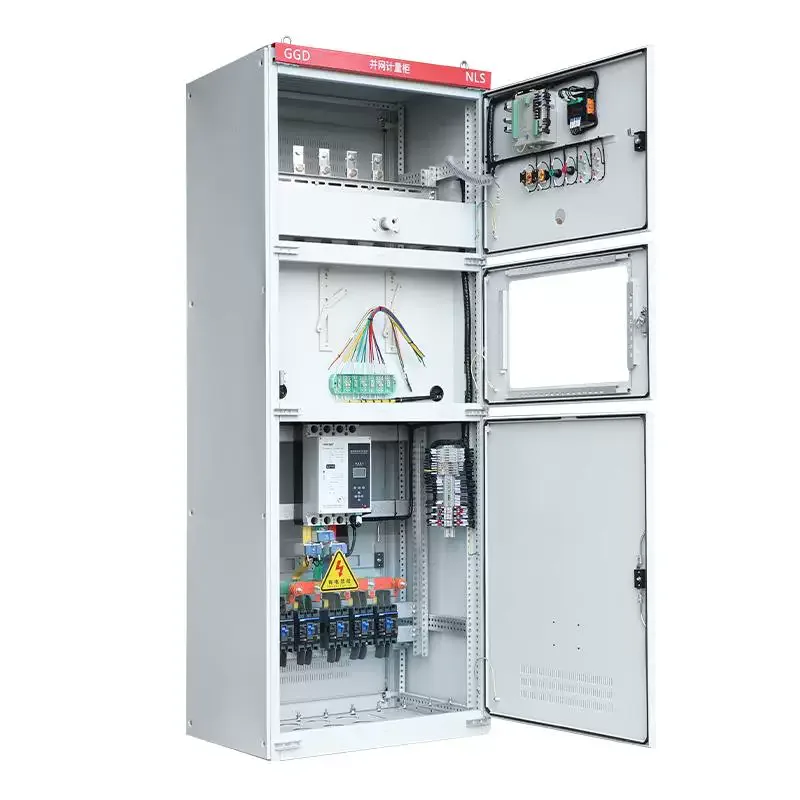

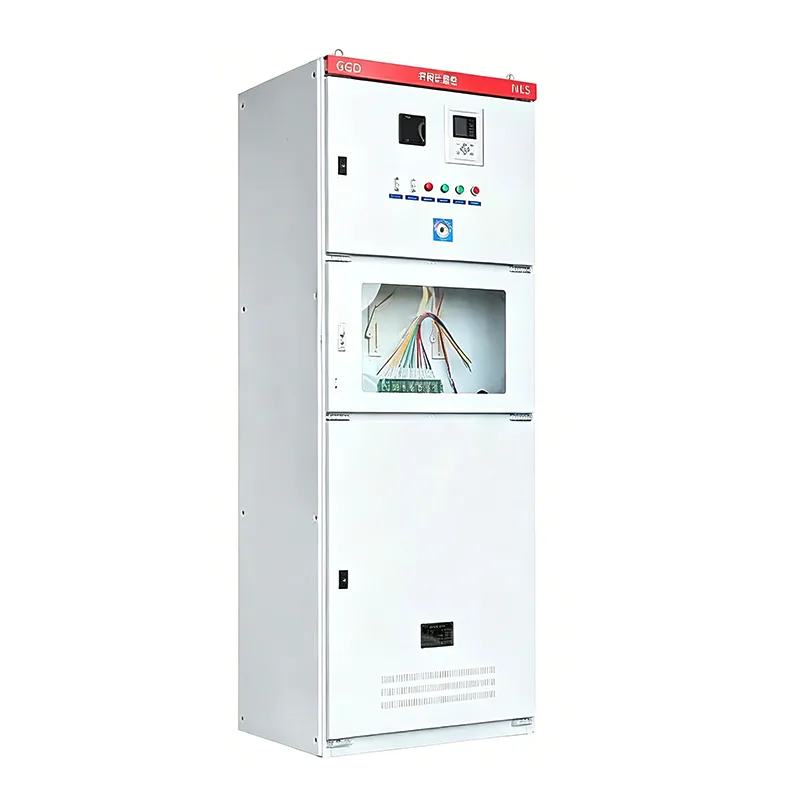

Photovoltaic Grid-Connected Cabinet

Photovoltaic ဂရစ်နှင့်ချိတ်ဆက်ထားသော ဗီဒိုများသည် အကာအကွယ်၊ မီတာတိုင်းတာခြင်း၊ အထီးကျန်ခြင်း၊ ကျွန်းစုများကို ဆန့်ကျင်ခြင်းနှင့် ဒေတာဖလှယ်ခြင်းတွင် အရေးပါသောအခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ ၎င်းတို့ကို ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူ Shangming မှ ဒီဇိုင်းဆွဲပြီး ထုတ်လုပ်ပါသည်။ ကျွန်ုပ်တို့သည် အာမခံတစ်ခုပေးထားပြီး သင့်မှာယူမှုနှင့်အတူ စာရွက်စာတမ်းအပြည့်အစုံနှင့် အသိအမှတ်ပြုလက်မှတ်ကို ပေးပါမည်။

Photovoltaic Grid-Connected Cabinet ၏ လုပ်ဆောင်ချက်များသည် အဘယ်နည်း။

ပါဝါစုဆောင်းခြင်း- PV ဂရစ်နှင့်ချိတ်ဆက်ထားသော ကက်ဘိနက်သည် တစ်ခု သို့မဟုတ် တစ်ခုထက်ပိုသော ကြိုးအင်ဗာတာများမှ AC ပါဝါအထွက်ကို စုဆောင်းသည်။

ဘေးကင်းရေး သီးခြားခွဲထားမှု- ဂရစ်ကို ပြုပြင်ထိန်းသိမ်းမှုအောက်တွင် သို့မဟုတ် PV စနစ် ချွတ်ယွင်းသောအခါ၊ ၎င်းသည် ဆားကစ်ဘရိတ်ကာများမှတစ်ဆင့် ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ခြင်း သို့မဟုတ် ချိတ်ဆက်မှုခလုတ်များကို ဖြတ်တောက်ခြင်းဖြင့် ဝန်ထမ်းနှင့် စက်ပစ္စည်းများ၏ ဘေးကင်းမှုကို သေချာစေသည်။

ကာကွယ်မှုလုပ်ဆောင်ချက်များ- PV ဂရစ်နှင့်ချိတ်ဆက်ထားသော ကက်ဘိနက်တွင် overcurrent၊ overvoltage၊ undervoltage နှင့် frequency ကွဲလွဲချက်များကို ကာကွယ်ပေးပါသည်။ အရေးအကြီးဆုံးမှာ၊ ပင်မဂရစ်သည် နောက်ပြန်ပါဝါသွယ်တန်းခြင်းမှ ကာကွယ်ရန် ပျက်ကွက်သည့်အခါတွင် ကျွန်းစုများ ကျွန်းစုခြင်းမှ ကာကွယ်ခြင်း ပါရှိသည်။

တိုင်းတာခြင်းနှင့် စောင့်ကြည့်စစ်ဆေးခြင်း- စက်ကိရိယာတွင် တပ်ဆင်ထားသော လျှပ်စစ်မီတာ၊ ပုံမှန်အားဖြင့် နှစ်သွယ်မီတာ၊ လျှပ်စစ်ထုတ်လုပ်ပြီး သုံးစွဲမှု နှစ်ခုလုံးကို မှတ်တမ်းတင်သည်။

Photovoltaic Grid-Connected Cabinet နှင့် Photovoltaic Combiner Box အကြား ကွာခြားချက်

တပ်ဆင်ခြင်းသတိထားပါ။

photovoltaic grid-connected cabinet ကို တပ်ဆင်သောအခါ၊ ၎င်းကို transformer သို့မဟုတ် main distribution cabinet နှင့် ဖြစ်နိုင်သမျှ နီးကပ်အောင် တပ်ဆင်သင့်သည်။ ပိုတိုသောကေဘယ်ကြိုးများသည် ဗို့အားကျဆင်းမှုလျော့နည်းစေသည်။ ကေဘယ်ကြိုးသည် ရှည်လွန်းပါက၊ အထွတ်အထိပ် ပါဝါထုတ်လုပ်စဉ်အတွင်း ဂရစ်ဒ်ချိတ်ဆက်မှုအမှတ်မှ ဗို့အားတက်လာမည်ဖြစ်ပြီး အင်ဗာတာ၏ ဗို့အားလွန်ကဲမှုကို ကာကွယ်ပေးပြီး မကြာခဏ ခလုတ်တိုက်ခြင်းကို ဖြစ်စေသည်။

ပြင်ပဂရစ်နှင့်ချိတ်ဆက်ထားသောသေတ္တာများအတွက်၊ နေရောင်တိုက်ရိုက်တွင်တပ်ဆင်ခြင်းကို တင်းတင်းကျပ်ကျပ်တားမြစ်ထားသည်။ မြင့်မားသော အပူချိန်များသည် circuit breaker အား အပူလွန်ကဲစွာ လည်ပတ်စေပြီး မှားယွင်းသော ခလုတ်တိုက်ခြင်းကို ဖြစ်စေနိုင်သည်။ အဆောက်အဦ၏မြောက်ဘက်နံရံတွင် တည်နေရာကို ရွေးချယ်ရန် သို့မဟုတ် နေကာကာတစ်ခု တပ်ဆင်ရန် ကျွန်ုပ်တို့ အကြံပြုအပ်ပါသည်။

အော်ပရေတာသည် အရေးပေါ်အခြေအနေတွင် ချိတ်ဆက်မှုဖြတ်တောက်သည့်ခလုတ်ကို အမြန်ဖွင့်နိုင်စေရန်အတွက် ကက်ဘိနက်ရှေ့တွင် အနည်းဆုံး 800mm-1000mm လည်ပတ်ရန်နေရာကျန်ကြောင်း သေချာပါစေ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- နေ့လယ်အချိန်တွင် လျှပ်စစ်ဓာတ်အား အမြင့်ဆုံးထုတ်လုပ်နေစဉ်အတွင်း ဂရစ်-ချိတ်ဆက်ထားသော ကက်ဘိနက်ရှိ ဆားကစ်ဘရိတ်ကာသည် အဘယ်ကြောင့် မမျှော်လင့်ဘဲ ခရီးပေါက်ရသနည်း။

A- စုံစမ်းစစ်ဆေးရမည့်အကြောင်းရင်းများ-

Grid overvoltage- ဒါက အဖြစ်အများဆုံး အကြောင်းရင်းပါ။ နေရောင်ခြည်စွမ်းအင်ထုတ်လွှတ်မှုသည် နေ့လယ်တွင် အပြင်းထန်ဆုံးဖြစ်ပြီး ပတ်ဝန်းကျင်လျှပ်စစ်သုံးစွဲမှုနည်းပါက၊ ဂရစ်ချိတ်ဆက်မှုအမှတ်တွင် ဗို့အားတက်လာမည်ဖြစ်သည်။ ဂရစ်-ချိတ်ဆက်ထားသော ကက်ဘိနက်မှ သတ်မှတ်ထားသော ကာကွယ်မှုကန့်သတ်ချက်ထက် ဗို့အားကျော်လွန်သောအခါ၊ ကက်ဘိနက်သည် အလိုအလျောက် လည်ပတ်သွားမည်ဖြစ်သည်။

အပူချိန် ခလုတ်တိုက်ခြင်း- ဇယားကွက်ချိတ်ဆက်ထားသော ကက်ဘိနက်တွင် အပူပျံ့နှံ့မှု ညံ့ဖျင်းခြင်း။ မွန်းတည့်ချိန်တွင် မြင့်မားသောလျှပ်စီးကြောင်းစီးဆင်းမှုသည် ကက်ဘိနက်၏အတွင်းပိုင်းအပူချိန်ကို မြင့်မားလာစေပြီး circuit breaker ၏ အပူကာကွယ်ရေးကို ချွတ်ယွင်းသွားစေပါသည်။

မသင့်လျော်သော ဆက်တင်- circuit breaker ၏ ဆက်တင်စီးကြောင်းသည် အင်ဗာတာ၏ အမြင့်ဆုံး output လက်ရှိနှင့် နီးကပ်လွန်းသည်။

ဖြေရှင်းချက်များ- ဗို့အားမှတ်တမ်းများကို စစ်ဆေးပါ။ ဂရစ်ဗို့အား အလွန်မြင့်မားပါက၊ ထရန်စဖော်မာအနှိပ်ကို လျှော့ချရန် သို့မဟုတ် အကာအကွယ်ဆက်တင်များကို ချိန်ညှိရန် ပါဝါထောက်ပံ့ရေးဗျူရိုသို့ ဆက်သွယ်ပါ။

မေး- ဂရစ်-ချိတ်ဆက်ထားသော ကက်ဘိနက်ရှိ လျှပ်စီးကြောင်းအကာအရံ ချို့ယွင်းနေပြီး အစားထိုးခြင်းမပြုပါက မည်သို့သော အကျိုးဆက်များ ရှိပါသနည်း။

A- ရေတိုအတွင်း ဓာတ်အားထုတ်လုပ်ခြင်းကို ထိခိုက်စေမည်မဟုတ်သော်လည်း မိုးကြိုးကာကွယ်မှု ဆုံးရှုံးမည်ဖြစ်သည်။ နေရောင်ခြည်စွမ်းအင်သုံး ဓာတ်အားပေးစက်ရုံများသည် အများအားဖြင့် ခေါင်မိုးများပေါ်တွင် မကြာခဏ လျှပ်စီးများ လျှပ်စီးများ တည်ရှိနေပါသည်။ လျှပ်စီးကြောင်းကြောင့် ဖြစ်ပေါ်လာသော လျှပ်စီးကြောင်းကြီးသည် ဂရစ်-ချိတ်ဆက်ထားသော ကက်ဘိနက်အတွင်းသို့ တိုက်ရိုက်ထိုးဖောက်ဝင်ရောက်ကာ အင်ဗာတာအတွင်းသို့ ဝင်ရောက်နိုင်ကာ ယွမ်သိန်းနှင့်ချီသော အစိတ်အပိုင်းများကို လောင်ကျွမ်းစေပါသည်။

SPD အခြေအနေ ဝင်းဒိုးသည် အနီရောင်ပြောင်းသွားပါက၊ ၎င်းကို ချက်ချင်း အစားထိုးရန် ကျွန်ုပ်တို့ အကြံပြုအပ်ပါသည်။

မေး- သီးသန့် photovoltaic grid ချိတ်ဆက်ထားသော ကက်ဘိနက်ကို အစားထိုးရန်အတွက် ပုံမှန် ဗို့အားနိမ့်ဖြန့်ဖြူးသော ကက်ဘိနက်ကို အသုံးပြုနိုင်မည်လား။

A: မဟုတ်ပါ၊ ၎င်းကို တိုက်ရိုက်အစားထိုး၍မရပါ။ ပုံမှန်ဖြန့်ဖြူးသည့်ပုံးများတွင် နှစ်ဖက်လမ်းကြောင်း တိုင်းတာခြင်း ၊ ကျွန်းပေါ်မှ အကာအကွယ် ယုတ္တိဗေဒ နှင့် လျှပ်စီးကြောင်း ပြတ်တောက်မှု လုပ်ဆောင်ချက် နည်းပါးပါသည်။

လက်ခံစမ်းသပ်စဉ်အတွင်း ဓာတ်အားထောက်ပံ့ရေးဗျူရိုသည် အဆိုပါ photovoltaic သီးသန့်အစိတ်အပိုင်းများကို စစ်ဆေးခြင်းအပေါ် အာရုံစိုက်မည်ဖြစ်သည်။ အတင်းအကျပ် အစားထိုးမှု ပြုလုပ်ပါက ပရောဂျက်သည် လက်ခံခြင်း ပျက်ကွက်မည်ဖြစ်သည်။
