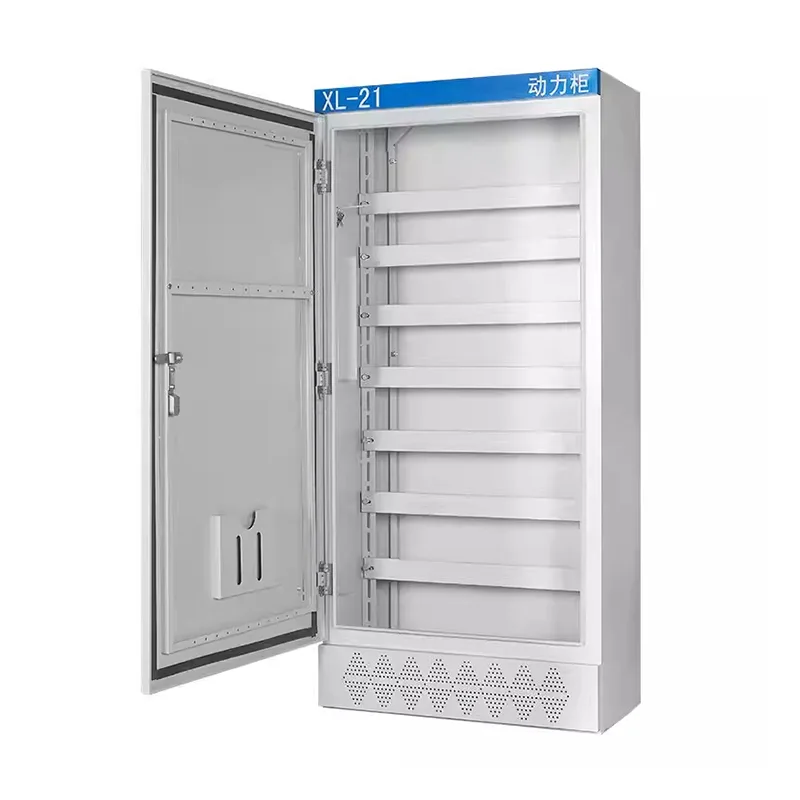

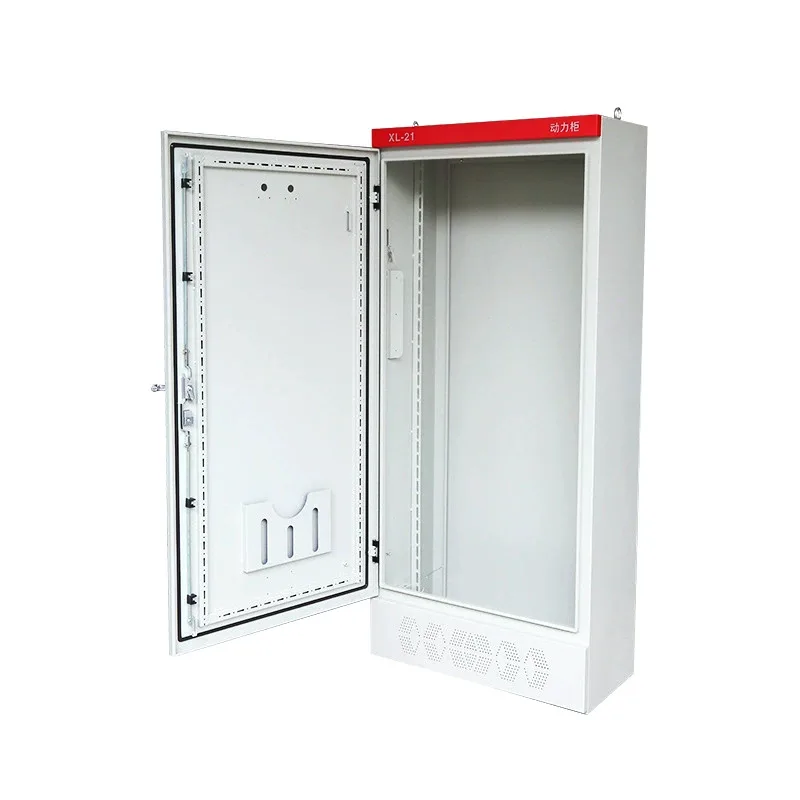

XL-21 Low Voltage Power Distribution Cabinet

XL-21 Low Voltage Power Distribution Cabinet ကို တရုတ်ထုတ်လုပ်သူ Shangming မှ ပံ့ပိုးပေးပါသည်။ ကျွန်ုပ်တို့တွင် လစဉ် ထုတ်လုပ်မှုစွမ်းရည်မှာ ယူနစ် 3,000 ကျော်ဖြင့် ပြီးပြည့်စုံသော ထုတ်လုပ်မှုစွမ်းရည်ရှိသည်။ ကျွန်ုပ်တို့သည် စိတ်ကြိုက်ပုံဆွဲခြင်း၊ အစိတ်အပိုင်းဝယ်ယူခြင်းနှင့် စက်ရုံစမ်းသပ်ခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။ ဖြေရှင်းချက်တစ်ခုကို စတင်ဖန်တီးရန် သင်သည် ကျွန်ုပ်တို့ထံ အချိန်မရွေး ဆက်သွယ်ရန် ကြိုဆိုပါသည်။

ထုတ်ကုန်ဖွဲ့စည်းပုံ

XL-21 ဗို့အားနည်းသော ဓာတ်အားဖြန့်ဖြူးရေး ကက်ဘိနက်တွင် အပြည့်အ၀ အလုံပိတ်၊ ပုံသေ နှင့် ဒေါင်လိုက် ပိုင်းခြားထားသော ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်း၊ ရိုးရှင်းမှု၊ ယုံကြည်စိတ်ချရမှုနှင့် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူမှုကို ဦးစားပေးထားသည်။

1. Cabinet အပြင်ပိုင်း

XL-21 ဗီရိုကို အအေးခံစတီးပြားဖြင့် တည်ဆောက်ထားပြီး ကွေးပြီး ဂဟေဆော်ကာ လေးလံသော circuit breakers များနှင့် busbar များကို ပံ့ပိုးရန် လုံလောက်သော ကြံ့ခိုင်မှုပေးစွမ်းသည်။ အကာအကွယ်တံခါးသည် 110° ထက်ကြီးသော အဖွင့်အပိတ်ပုံစံတစ်ခုဖြစ်သည်။ ဖုန်ဒဏ်ခံနိုင်သော စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန် တံခါးအစွန်းတစ်ဝိုက်တွင် Polyurethane တံဆိပ်ခတ်ထားသော အကွက်များကို တပ်ဆင်ထားသည်။

အတွင်းပိုင်းနှစ်ဖက်သည် အစိတ်အပိုင်းအတိုင်းအတာအလိုက် အလင်းတန်းများနှင့် တပ်ဆင်ခြင်းပြားများကို ချိန်ညှိရာတွင် လွယ်ကူချောမွေ့စေရန် ဖောက်ထွင်းမှုများဖြင့် ဒေါင်လိုက်ပရိုဖိုင်များပါရှိသည်။

2. အတွင်းပိုင်း အပြင်အဆင်

XL-21 သည် တစ်ခုတည်းသော ပေါင်းစပ်အာကာသဖြစ်သော်လည်း၊ ၎င်းကို functional area အများအပြားတွင် ပိုင်းခြားထားသည်။

ထိပ်တန်း Busbar ဧရိယာ- ပင်မအဝင် busbar သည် ကက်ဘိနက်၏ထိပ်တွင် တည်ရှိပြီး insulator တွင်လည်း ကာထားပြီး ကြေးနီဘတ်စ်ဘားများ၏ အလျားလိုက် သို့မဟုတ် ဒေါင်လိုက် တိုးချဲ့မှုကို ပံ့ပိုးပေးသည်။

Central Component Area- ၎င်းသည် ခလုတ်များ ချိတ်ဆက်မှုဖြုတ်ရန်၊ circuit breakers၊ contactors၊ thermal relays စသည်တို့ကို တပ်ဆင်ရန် အသုံးပြုသည့် core area ဖြစ်သည်။

အောက်ခြေဝါယာကြိုးဧရိယာ- ကေဘယ်လ်ဝင်ရန်အတွက် အောက်ခြေတွင် နေရာလွတ်ကို ပံ့ပိုးပေးထားပြီး သီးခြားကြားနေနှင့် မြေပြင်ဘက်စ်ဘားများ ပါဝင်သည်။

3. အောက်ခြေနှင့် ကေဘယ်အဝင်/အထွက် ဒီဇိုင်း

ဖြန့်ဖြူးရေး ကက်ဘိနက်၏အောက်ခြေတွင် ကေဘယ်ကြိုးအရေအတွက်ပေါ်မူတည်၍ အဖွင့်အပိတ်များဖြင့် စိတ်ကြိုက်ပြုလုပ်နိုင်သော ကြီးမားပြီး ဖြုတ်တပ်နိုင်သော ဘောင်တစ်ခုပါရှိပြီး ကေဘယ်အစွပ်များနှင့် အသုံးပြုနိုင်သည်။

50-100mm မြင့်သော channel steel base ကို မြေပြင်မှ အစိုးရအဖွဲ့၏ အမြင့်ကို တိုးမြှင့်နိုင်ပြီး အစိုဓာတ်ကို အကာအကွယ်ပေးကာ forklift ကိုင်တွယ်ရာတွင် လွယ်ကူချောမွေ့စေပါသည်။

ထုတ်ကုန်အားသာချက်များ

1. ကျယ်ပြန့်သောလျှောက်လွှာ

XL-21 Low Voltage Power Distribution Cabinet တွင် ဂန္ထဝင်ဗို့အားနိမ့် ဓာတ်အားဖြန့်ဖြူးရေး ကက်ဘိနက်ဖွဲ့စည်းပုံ ပါရှိသည်။ ၎င်း၏ ရင့်ကျက်သောနည်းပညာနှင့် မြင့်မားသော စံချိန်စံညွှန်းသတ်မှတ်မှုများကြောင့် ၎င်းအား စက်ရုံများ၊ ဆောက်လုပ်ရေးပရောဂျက်များနှင့် စည်ပင်သာယာရေးပရောဂျက်များတွင် တွင်ကျယ်စွာ အသုံးပြုလာခဲ့ပြီး ကာလကြာရှည်စွာ ယုံကြည်စိတ်ချရမှုကို သက်သေပြခဲ့သည်။

2. Power Load Distribution အတွက် သင့်လျော်သည်။

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့်၊ Shangming သည် မော်တာများ၊ ပန့်များ၊ ပန့်များ၊ ပန်ကာများနှင့် အခြားပါဝါသုံးပစ္စည်းများအတွက် ပါဝါထောက်ပံ့ရေးစနစ်များကို ဒီဇိုင်းဆွဲသည်။ ထုတ်ကုန်များသည် အလွန်ကောင်းမွန်သော လက်ရှိသယ်ဆောင်နိုင်သောစွမ်းရည်ရှိပြီး စဉ်ဆက်မပြတ်လည်ပတ်နိုင်ပြီး ဝန်အားမြင့်မားသောအသုံးချပရိုဂရမ်များ၏လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။

3. ကြံ့ခိုင်ပြီး တာရှည်ခံသည်။

ကာဗွန်သံမဏိ၊ သွပ်ရည်စိမ်စတီးနှင့် သံမဏိအပါအဝင် ပစ္စည်းအများအပြားကို ရရှိနိုင်သည်။ အသုံးပြုသည့်ပစ္စည်း မည်သို့ပင်ရှိစေကာမူ အစိုးရအဖွဲ့၏ ဖွဲ့စည်းပုံဒီဇိုင်းသည် လုံလောက်သော ခိုင်ခံ့မှုနှင့် သက်ရောက်မှုခံနိုင်ရည်ရှိမှုကို သေချာစေပြီး ၎င်းအား စက်မှုပတ်ဝန်းကျင်တွင် ရေရှည်အသုံးပြုနိုင်ရန် သင့်လျော်စေသည်။

4. အဆင်ပြေသောပြုပြင်ထိန်းသိမ်းမှု

ဓာတ်အားခန်း၏ အတွင်းပိုင်းလျှပ်စစ်အစိတ်အပိုင်းများကို ရှင်းလင်းသော ဆားကစ်များဖြင့် စနစ်တကျစီစဉ်ထားသည်။ ၎င်းတွင် ကက်ဘိနက်၏အရှေ့ဘက်ရှိ ညာဘက်အပေါ်ပိုင်းကော်လံပေါ်တွင် တည်ရှိသော ဓားခလုတ်လည်ပတ်မှုလက်ကိုင်ပါရှိသည့် ညာလက်တံခါးတစ်ခုတည်းပါရှိသည်။ တိုင်းတာခြင်းတူရိယာများနှင့် အချက်ပြပါဝါထောက်ပံ့မှုများကို တံခါးပေါ်တွင်တပ်ဆင်ထားပြီး တံခါးဖွင့်သည့်အခါ လွယ်ကူစွာစစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုများအတွက် တံခါးဖွင့်သည့်အခါ အပြည့်အဝထိတွေ့မှုကိုပေးသည်။

5. ခိုင်မာသောလိုက်ဖက်မှု

ကျွန်ုပ်တို့၏ XL-21 ဗို့အားနည်းသော ဖြန့်ဖြူးရေးဝန်ကြီးအဖွဲ့အား circuit breakers၊ contactors နှင့် thermal relays ကဲ့သို့သော ပင်မလျှပ်စစ်အစိတ်အပိုင်းများနှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြင်ဆင်နိုင်ပြီး မတူညီသောပရောဂျက်များ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ရန် အမျိုးမျိုးသော ထိန်းချုပ်မှုနှင့် ကာကွယ်မှုအစီအစဉ်များကို လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်နိုင်ပါသည်။

6. ကုန်ကျစရိတ် အားသာချက်

အံဆွဲပုံးများကဲ့သို့သော ရှုပ်ထွေးသောဖွဲ့စည်းပုံများနှင့် နှိုင်းယှဉ်ပါက XL-21 ဖြန့်ဖြူးရေးဝန်ကြီးသည် ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့် ထိန်းချုပ်နိုင်သော ကုန်ထုတ်လုပ်မှုကုန်ကျစရိတ်များရှိပြီး ကုန်ကျစရိတ်သက်သာမှုနှင့် တည်ငြိမ်မှုအတွက် မြင့်မားသောလိုအပ်ချက်များရှိသည့် ပရောဂျက်များအတွက် စံပြဖြစ်စေပါသည်။

XL-21 Distribution Cabinet အတွက် တပ်ဆင်မှုပတ်ဝန်းကျင် လိုအပ်ချက်များကား အဘယ်နည်း။

ဤ XL-21 Low Voltage Power Distribution Cabinet အား AC ကြိမ်နှုန်း 50Hz နှင့် 500V အောက်ဗို့အား AC ကြိမ်နှုန်းနှင့် အလင်းရောင်ဖြန့်ဖြူးရန်အတွက် သုံးဆင့်သုံးဝါယာကြိုးနှင့် သုံးဆင့်လေးကြိုးပါဝါစနစ်များတွင် အဓိကအသုံးပြုပါသည်။ သင့်ပရောဂျက်ကို မစတင်မီ သို့မဟုတ် အမှန်တကယ် တပ်ဆင်ခြင်းမပြုမီ၊ သင်သည် တပ်ဆင်မှုပတ်ဝန်းကျင်ကို ဆုံးဖြတ်နိုင်သည်။ ထုတ်လုပ်သူအနေဖြင့်၊ ကျွန်ုပ်တို့သည် အောက်ပါအကြံပြုချက်များကို ပေးဆောင်ပါသည်။

1. ပတ်ဝန်းကျင် အပူချိန်

ပုံမှန်လည်ပတ်အပူချိန်: -5 ℃မှ +40 ℃;

ပျမ်းမျှအပူချိန် 24 နာရီကျော်: +35 ℃ထက်မကျော်လွန်;

သိုလှောင်မှုနှင့် သယ်ယူပို့ဆောင်ရေး အပူချိန်--25 ℃ မှ +55 ℃ (ကာလတို);

မှတ်ချက်- အပူချိန်မြင့်မားသောပတ်ဝန်းကျင်တွင် တပ်ဆင်ပါက၊ လေ၀င်လေထွက်ကောင်းမွန်သော သို့မဟုတ် ညစ်ပတ်သောဒီဇိုင်း လိုအပ်ပါသည်။

2. အမြင့်

တပ်ဆင်ခြင်း အမြင့်ပေသည် 2000 မီတာအောက် သို့မဟုတ် တူညီရပါမည်။

မီတာ 2000 အထက်တွင် စံချိန်စံညွှန်းအတိုင်း ဖောက်လုပ်ရန် လိုအပ်ပါသည်။

3. နှိုင်းရစိုထိုင်းဆ

တပ်ဆင်မှုပတ်ဝန်းကျင်အပူချိန် +40 ℃နှင့်အတူ, နှိုင်းရစိုထိုင်းဆ ≤ 50% ဖြစ်ရပါမည်။

မြင့်မားသောစိုထိုင်းဆကို နိမ့်သောအပူချိန်တွင် ခွင့်ပြုနိုင်သည်။

4. တပ်ဆင်ခြင်းတည်နေရာ

XL-21 ပါဝါဗီဒိုသည် အိမ်တွင်းတပ်ဆင်ရန်အတွက်သာဖြစ်သည်။

၎င်းကို တပ်ဆင်ရန် တားမြစ်ထားသည်- ပြင်ပနေရာများ၊ ပေါက်ကွဲစေတတ်သော ဓာတ်ငွေ့ သို့မဟုတ် ဖုန်မှုန့်များရှိသော အန္တရာယ်ရှိသော နေရာများ၊ အလွန်အဆိပ်ပြင်းသော ပတ်ဝန်းကျင် သို့မဟုတ် ပြင်းထန်သော ဖုန်မှုန့် သို့မဟုတ် လျှပ်ကူးနိုင်သော ဖုန်မှုန့်များရှိသော နေရာများတွင် တပ်ဆင်ရန် တားမြစ်ထားသည်။

5. စက်ပိုင်းဆိုင်ရာနှင့် တုန်ခါမှုအခြေအနေများ

တပ်ဆင်မှုပတ်ဝန်းကျင်သည် ပြင်းထန်သောတုန်ခါမှု သို့မဟုတ် ထိခိုက်မှုမှ ကင်းစင်ရပါမည်။ တုန်ခါမှုအကြိမ်ရေ ≤ 10 Hz၊ အရှိန် ≤ 0.5g တပ်ဆင်မှုအခြေခံအုတ်မြစ်သည် တူညီသောပလပ်ဖောင်းကို ကြီးမားသောမော်တာများ သို့မဟုတ် တံဆိပ်တုံးရိုက်ကိရိယာများဖြင့် မျှဝေခြင်းကို ရှောင်ကြဉ်ခြင်းဖြင့် တည်ငြိမ်မှုရှိသင့်သည်။

တပ်ဆင်ပြီးနောက်၊ ကက်ဘိနက်ကို အခြေခံအားဖြင့် ဒေါင်လိုက် ဒေါင်လိုက် ≤ 5° စောင်းထားရမည်၊ မဟုတ်ပါက ၎င်းသည် လည်ပတ်ယန္တရား၏ သက်တမ်းကို ထိခိုက်စေမည်ဖြစ်သည်။

6. Ventilation and Heat Dissipation Space

ကက်ဘိနက်၏ ရှေ့နှင့်နောက်ဘက်တွင် ပြုပြင်ထိန်းသိမ်းခွင့်ကို ပေးသင့်သည်။ ရှေ့မျက်နှာပြင်သည် ≥ 0.8 မီတာ၊ 1.0 မီတာ ဖြစ်သင့်သည်။ နောက်ဘက်တွင် ပြုပြင်ထိန်းသိမ်းရန် လိုအပ်ပါက ≥ 0.8m လိုအပ်သည်။ ကက်ဘိနက်၏ထိပ်သည် မျက်နှာကျက်မှ အနည်းဆုံး 0.5 မီတာရှိသင့်သည်။ ဗီဒိုအများအပြားကို ဘေးချင်းကပ်၍ စီစဉ်သည့်အခါ ၎င်းတို့ကြားတွင် ကွာဟမှု မလိုအပ်ပါ။ ၎င်းတို့ကို တိုက်ရိုက် စုစည်းနိုင်သည်။ သို့သော်လည်း အတန်းတစ်ခုလုံး၏ အဆုံးနှစ်ဖက်တွင် လေဝင်လေထွက်နေရာလွတ်ထားရပါမည်။

7. မီးဘေးကာကွယ်ရေးနှင့် ဘေးကင်းရေး လိုအပ်ချက်များ

တပ်ဆင်ဧရိယာသည် မီးလောင်လွယ်သော ဖွဲ့စည်းပုံဖြစ်သင့်သည်။ မီးလောင်လွယ်သော ပေါက်ကွဲစေတတ်သော ပစ္စည်းများကို တပ်ဆင်သည့်နေရာမှ 1 မီတာအကွာတွင် မသိမ်းဆည်းရပါ။

မြေပြင်သည် ညီညာပြီး ခြောက်သွေ့နေရမည်။ ရေဝင်ရောက်မှုကို ကာကွယ်ရန် မြေပြင်အထက် 100-200 မီလီမီတာ အကွာတွင် ကွန်ကရစ်ဖောင်ဒေးရှင်းကို တည်ဆောက်ရန် အကြံပြုထားသည်။

8. လျှပ်စစ်သံလိုက်ပတ်ဝန်းကျင်

တပ်ဆင်ခြင်းတည်နေရာသည် ဒုတိယထိန်းချုပ်မှုဆားကစ်များကို အနှောင့်အယှက်မဖြစ်စေရန်အတွက် ပါဝါမြင့်သော ကြိမ်နှုန်းပြောင်းစက်များနှင့် ကြိမ်နှုန်းမြင့်စက်ပစ္စည်းများနှင့် ဝေးကွာသင့်သည်။ ပြင်းထန်သောလျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုရှိနေပါက၊ ထိန်းချုပ်လိုင်းများအတွက် အကာအရံကြိုးများကိုအသုံးပြုပြီး သီးခြားကေဘယ်ဗန်းတွင် လည်ပတ်ရန် အကြံပြုထားသည်။
