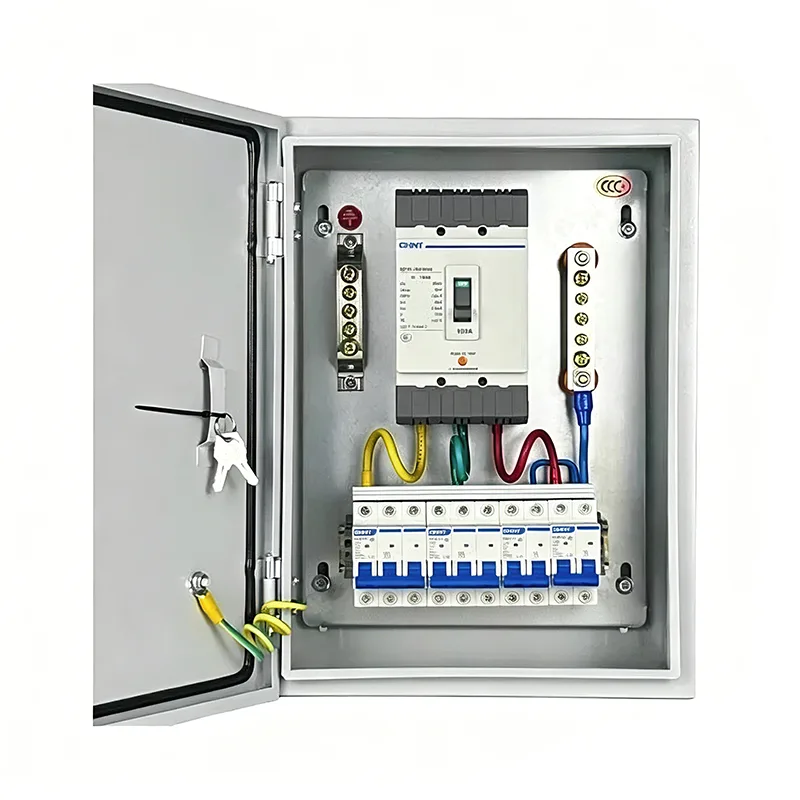

သေးငယ်သော Power Distribution Boxes အစုံအလင်

သေးငယ်သော ပါဝါဖြန့်ဝေမှုသေတ္တာများ အစုံအလင်သည် သတ္တုပုံးငယ်တစ်ခုအတွင်း တပ်ဆင်ထားသည့် သီးခြား circuit scheme တစ်ခုအရ လျှပ်စစ်အစိတ်အပိုင်းအမျိုးမျိုးကို ပေါင်းစပ်ထားသည်။ သေးငယ်သော်လည်း ၎င်းသည် ပြီးပြည့်စုံသော ဓာတ်အားစနစ် ယူနစ်ဖြစ်သည်။ Shangming သည် ဤထုတ်ကုန်၏ ပေးသွင်းသူဖြစ်ပြီး၊ ကျွန်ုပ်တို့သည် အခြားဖြန့်ဖြူးရေးပုံးများနှင့် သေတ္တာအမျိုးအစားအမျိုးမျိုးကိုလည်း ပေးဆောင်ပါသည်။

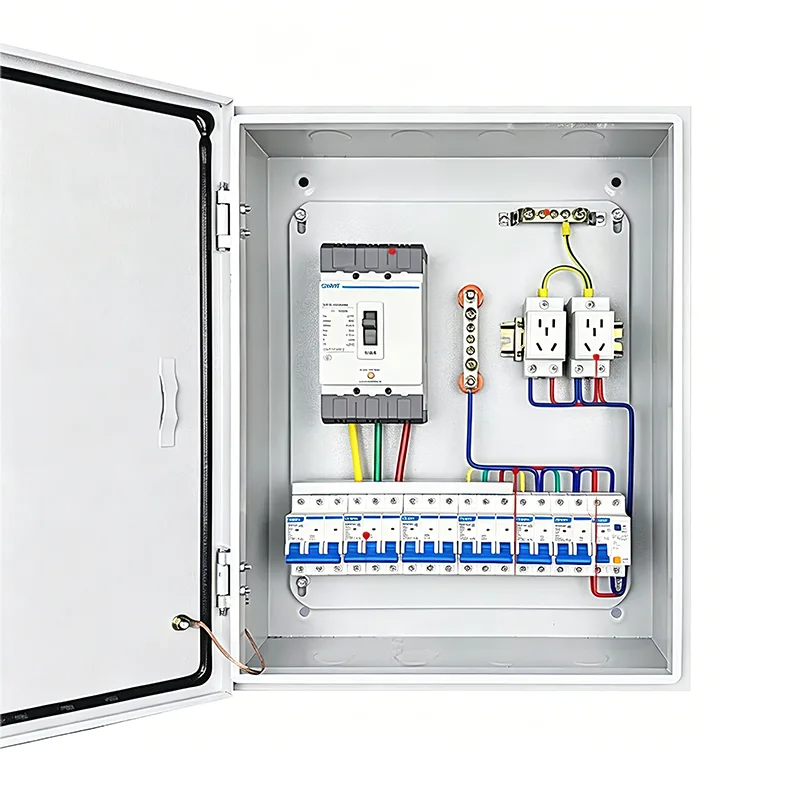

ထုတ်ကုန်ဖွဲ့စည်းမှု

Shangming ၏ သေးငယ်သော ပါဝါဖြန့်ဝေမှုသေတ္တာ အစုံအလင်သည် အဆင့်မြင့် ဒီဇိုင်းနှင့် ယုံကြည်စိတ်ချရသော အရည်အသွေး ပါရှိသည်။ အစိတ်အပိုင်းအလိုက်၊ ဤစီးရီးသည် အများအပြားဖြန့်ဖြူးရေးသေတ္တာများစုစည်းမှုမဟုတ်ဘဲ လျှပ်စစ်စနစ်ယုတ္တိဗေဒ၊ လုပ်ဆောင်မှုအပိုင်းနှင့် တပ်ဆင်ညှိနှိုင်းမှုအပေါ်အခြေခံ၍ သိပ္ပံနည်းကျပြင်ဆင်ထားသော မော်ဂျူလာယူနစ်စုစည်းမှုတစ်ခုဖြစ်သည်။

1. Box Support စနစ်

ဤအပိုင်းသည် box ၏ရုပ်ပိုင်းဆိုင်ရာကာကွယ်မှုအတွက်တာဝန်ရှိသည်။

ခွံ- ပုံမှန်အားဖြင့် အအေးခံစတီးပြား သို့မဟုတ် သံမဏိဖြင့် ပြုလုပ်ထားသည်။

Mounting Rails- ဆားကစ်ဘရိတ်ကာများနှင့် အခြားအစိတ်အပိုင်းများကို အမြန်တပ်ဆင်ရန်အတွက် ဘောက်စ်အတွင်း အလျားလိုက် အလျားလိုက် စီထားသော သတ္တုသံလမ်းများ။

ဘောင်- တံခါးတစ်ခု တပ်ဆင်ထားသည်။ တိုက်ရိုက်ကြည့်ရှုနိုင်သော ပြတင်းပေါက်တံခါးကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်၊၊ တိုက်ရိုက်ထုတ်လွှင့်နေသောအစိတ်အပိုင်းများနှင့် မတော်တဆထိတွေ့မှုမှကာကွယ်ရန် circuit breaker လည်ပတ်မှုလက်ကိုင်ကိုသာ ထုတ်ဖော်ပါ။

2. Primary Distribution စနစ်

ပင်မဖြန့်ဖြူးရေးစနစ်သည် ဓာတ်အားဖြန့်ဖြူးမှုကို ကိုင်တွယ်ပြီး ထိန်းချုပ်မှုနှင့် အကာအကွယ်ပေးဆောင်သည်။

Main Circuit Breaker- အရေးပေါ် ဓာတ်အားပြတ်တောက်မှု သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းမှုများအတွက် အသုံးပြုသည့် ဘောက်စ်တစ်ခုလုံးအတွက် ပင်မထိန်းချုပ်ခလုတ်။

Miniature Circuit Breaker- လိုင်းခွဲပတ်လမ်းတစ်ခုစီအတွက် overload နှင့် short-circuit အကာအကွယ်ပေးသည်။

Residual Current Device (RCD)- လက်ရှိယိုစိမ့်မှုကို စောင့်ကြည့်စစ်ဆေးပြီး လျှပ်စစ်ရှော့ခ်ဖြစ်နိုင်ခြေရှိသောအခါတွင် ဓာတ်အားချက်ချင်းဖြတ်တောက်သည်။

Surge protector- မိုးကြိုးပစ်ခြင်း သို့မဟုတ် ဓာတ်အားလိုင်းအတက်အကျများကြောင့် ထုတ်ပေးသော လျှပ်စီးကြောင်းများ လျှပ်စီးကြောင်းမှ တိကျသော လျှပ်စစ်ပစ္စည်းများကို အကာအကွယ်ပေးသည့် Surge Protection

3. Auxiliary and Monitoring System

အချက်ပြမီးများ- လည်ပတ်ရန်အတွက် အနီရောင်၊ ရပ်တန့်ရန်အတွက် အစိမ်း၊ အမှားအတွက် အဝါရောင်၊ လက်ရှိ ပါဝါအခြေအနေကို ပြသသည်။

တိုင်းတာခြင်းကိရိယာ- ဗို့အား၊ လက်ရှိ သို့မဟုတ် ပါဝါသုံးစွဲမှုကို စောင့်ကြည့်ရန်အတွက် အသေးစား DIN မီးရထား-တပ်ဆင်ထားသော စွမ်းအင်မီတာ။

Terminal block- ပြင်ပဝန်ကြိုးများ သပ်သပ်ရပ်ရပ်ချိတ်ဆက်မှုအတွက်၊ အနာဂတ်ပြုပြင်ထိန်းသိမ်းမှုကို လွယ်ကူချောမွေ့စေပါသည်။

4. လျှပ်စစ်ချိတ်ဆက်မှုများနှင့် ဆက်စပ်ပစ္စည်းများ

Busbar- ဘီးပုံသဏ္ဍာန် သို့မဟုတ် ခက်ရင်းပုံသဏ္ဍာန် ကြေးနီဘတ်စ်ဘားများ၊ ရှုပ်နေသော jumpers များကို အစားထိုးခြင်း၊ circuit breakers များကြား ချိတ်ဆက်မှုများကို ပိုမိုကျစ်လစ်စေပြီး အပူထုတ်လုပ်မှုကို လျှော့ချပေးသည်။

Grounding နှင့် neutral busbar- ဆားကစ်အားလုံး၏ ကြားနေနှင့် မြေပြင်ဝိုင်ယာများကို ဗဟိုမှချိတ်ဆက်ရန်အတွက် သီးခြားကြေးနီအကွက်များကို အသုံးပြုသည်။

အတွင်းပိုင်း ဝါယာကြိုးကြိုး- မီးမမှီသော ဝါယာကြိုးများသည် ဝိုင်ယာနံပါတ် အမှတ်အသားများဖြင့် ရှင်းလင်းသော ဝါယာကြိုးနံပါတ် အမှတ်အသားများဖြင့် ကေဘယ်ကြိုးများကို ဖြတ်ကာ လက်ရှိ အဆင့်သတ်မှတ်ချက် လိုအပ်ချက်များနှင့် ကိုက်ညီသည်။

မှန်ကန်ပြည့်စုံသော ဖြန့်ဝေမှုသေတ္တာကို ဘယ်လိုရွေးချယ်မလဲ။

ပရောဂျက်တစ်ခုမစတင်မီ၊ ပြီးပြည့်စုံသော ဖြန့်ချီရေးအကွက်ပုံစံဖွဲ့စည်းပုံကို မှန်ကန်စွာခွဲခြားသတ်မှတ်ရန် အရေးကြီးပါသည်။ မသင့်လျော်သော ရွေးချယ်မှုသည် လုပ်ငန်းလည်ပတ်မှု မလိုအပ်ခြင်း၊ အလဟဿ ကုန်ကျမှုများ၊ တပ်ဆင်ရန် အခက်အခဲများ သို့မဟုတ် အကန့်အသတ်ရှိသော အနာဂတ်တွင် တိုးချဲ့မှုကို ဖြစ်စေနိုင်သည်။

အဆင့် 1- အပလီကေးရှင်းအခြေအနေများနှင့် Load Characteristics ကို သတ်မှတ်ပါ။

အောက်ပါမေးခွန်းများကို အတည်ပြုပါ။

1. မည်သည့်နေရာတွင် အသုံးပြုမည်နည်း။

အိမ်တွင်း အခြောက်ခံခြင်း အလုပ်ရုံ → IP40 သည် လုံလောက်ပါသည်။

ပြင်ပ/ရေစုပ်စက်/ပင်လယ်ကမ်းစပ် → IP54/IP65၊ သံမဏိပစ္စည်း လိုအပ်ပါသည်။

2. မည်သည့်စက်ပစ္စည်းက ပါဝါပေးမည်နည်း။

အလင်းရောင်/ပလပ်များ- အဆင့်တစ်ဆင့်၊ နိမ့်သော လက်ရှိ (≤32A)

မော်တာ/ဂဟေစက်များ- အဆင့်သုံးဆင့်၊ မြင့်မားသော လျှပ်စီးကြောင်း (≥32A)၊ အပူဓာတ်ပြန်တမ်းများ/ညစ်ညမ်းစေသောပစ္စည်းများ လိုအပ်သည်

စမတ်ကိရိယာများ- 24V DC၊ ဆက်သွယ်ရေး အင်တာဖေ့စ် လိုအပ်သည်။

3. အလိုအလျောက်ထိန်းချုပ်မှု လိုအပ်ပါသလား။

လူကိုယ်တိုင် စတင်/ရပ်တန့် → အခြေခံ ပါဝါသေတ္တာ

အလိုအလျောက် Logic/Remote Monitoring → PLC/HMI Box လိုအပ်သည်။

အဆင့် 2- လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များကို တွက်ချက်ပြီး စွမ်းဆောင်ရည်ကို ဆုံးဖြတ်ပါ။

1. စုစုပေါင်း Load ခန့်မှန်းချက်

လျှပ်စစ်ပစ္စည်းအားလုံး၏ ပါဝါ (kW) နှင့် လည်ပတ်ဗို့အားကို စာရင်းပြုစုပါ။ သင့်တွင်အခက်အခဲရှိပါက Shangming ၏နည်းပညာအဖွဲ့မှ သင့်အား အတည်ပြုကူညီပေးနိုင်ပါသည်။

တစ်ပြိုင်နက်တည်းကိန်း Kx = 0.7–0.9 ကိုစဉ်းစား၍ စုစုပေါင်းလက်ရှိကို တွက်ချက်ပါ။

ဥပမာ-

3 x 5.5kW မော်တာ (380V) → Single motor လက်ရှိ ≈ 11A, စုစုပေါင်း လက်ရှိ ≈ 3 × 11 × 0.8 = 26.4A;

အလင်းရောင် 5kW (220V) → လက်ရှိ ≈ 23A;

ပင်မအဝင်လိုင်း ≥63A အကြံပြုထားသည်။

2. Branch Circuit Planning

ဝန်အမျိုးအစားတစ်ခုစီတွင် အနှောင့်အယှက်မဖြစ်စေရန် သီးခြား circuit တစ်ခုရှိသင့်သည်။ Single circuit current ≤ 80% circuit breaker ၏ အဆင့်သတ်မှတ်တန်ဖိုး။

သီးခြား circuit + UPS ရှိရန် အရေးကြီးသောပစ္စည်းများကို အကြံပြုထားသည်။

အဆင့် 3- အရေအတွက်နှင့် အရံအတားများ၏ ပေါင်းစပ်မှုကို သတ်မှတ်ပါ။

ရိုးရှင်းသောအခြေအနေ- ပေါင်းစပ်ထားသော အရံအတား 1 ခု

အလယ်အလတ်-ရှုပ်ထွေးသောအခြေအနေ- အကွက် ၂-၃ ခု

မြင့်မားသောရှုပ်ထွေးမှုနှင့် လုံခြုံရေးလိုအပ်ချက်များ- အရံအတား ၃-၆ ခု

အဆင့် 4- ကာကွယ်မှုအဆင့်နှင့် ပစ္စည်းကို ရွေးချယ်ပါ။

Shangming ၏ထုတ်ကုန်များသည် IP30 မှ IP66 အထိကာကွယ်မှုအဆင့်များပေးဆောင်ပြီးပစ္စည်းများတွင်အအေးခံစတီးနှင့်သံမဏိများပါဝင်သည်။

သင့်တွင် လုံခြုံရေးနှင့် ထောက်လှမ်းရေး လိုအပ်ချက်များရှိပြီး သီးခြားတပ်ဆင်တည်နေရာအပေါ် အခြေခံ၍ အနာဂတ်ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေစေရန် လိုအပ်ပါက၊ ကျွန်ုပ်တို့နှင့် ဆက်သွယ်ပါ။ Shangming သည် ဖြစ်နိုင်ချေကို ပြန်လည်သုံးသပ်ပြီး ပုံများနှင့် နည်းပညာဆိုင်ရာ လိုအပ်ချက်များအပေါ် အခြေခံ၍ အလုပ်လုပ်ရက် 1-2 ရက်အတွင်း ကိုးကားချက်နမူနာများကို ပေးပါမည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ကြီးမားသော ကက်ဘိနက်တစ်ခုအစား သေးငယ်သော ဓာတ်အားဖြန့်ဖြူးရေးသေတ္တာများကို အဘယ်ကြောင့် ရွေးချယ်ရသနည်း။

A- သေးငယ်ပြီး ပြီးပြည့်စုံသော ဖြန့်ဖြူးရေးသေတ္တာများကို အမှန်တကယ် လိုအပ်ချက်များအရ မတူညီသော လုပ်ဆောင်မှုဆိုင်ရာ အကာအရံများနှင့် လိုက်လျောညီထွေ ပေါင်းစပ်နိုင်သည်။ အချို့သော ကေဘယ်ကြိုးများနှင့် အစိတ်အပိုင်းများကို စက်ရုံတွင် ကြိုတင်ပေါင်းစပ်ထားသောကြောင့် ဆိုက်အတွင်း တပ်ဆင်ခြင်းကို ပိုမိုလွယ်ကူမြန်ဆန်စေပြီး ကန့်သတ်ထားသော သို့မဟုတ် ပုံမမှန်သောနေရာများအတွက် သင့်လျော်သည်။ ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း၊ လုပ်ငန်းခွင်ဇုန်သတ်မှတ်ခြင်းကို ရှင်းလင်းစွာသတ်မှတ်ထားပြီး ပြဿနာဖြေရှင်းခြင်းနှင့် ပြုပြင်ခြင်းကို လွယ်ကူချောမွေ့စေသည်။

မေး- နေ့စဥ် ပြုပြင်ထိန်းသိမ်းမှုနဲ့ စစ်ဆေးမှုကို ဘယ်လိုလုပ်ဆောင်မလဲ။

A- အပူလွန်ကဲခြင်း သို့မဟုတ် လျော့ရဲခြင်း မရှိစေရန် ဆားကစ်ဘရိတ်ကာများနှင့် contactor များအားလုံး၏ လည်ပတ်မှုအခြေအနေကို သုံးလတစ်ကြိမ် စစ်ဆေးပါ။

အထူးသဖြင့် အအေးခံပန်ကာနှင့် ဇကာများအတွင်း စုစည်းထားသော ဖုန်မှုန့်များကို ပုံမှန်သန့်ရှင်းပါ။ အိုမင်းခြင်းနှင့် ကွဲအက်ခြင်းအတွက် တံခါးဘောင်ကို စစ်ဆေးပြီး လိုအပ်ပါက အစားထိုးပါ။

စစ်ဆေးခြင်းရလဒ်များနှင့် ပြုပြင်ထိန်းသိမ်းမှုတစ်ခုစီပြီးနောက် ခြေရာခံနိုင်စေရန်အတွက် မှတ်တမ်းတင်ပါ။
